Intelligent System

CMI212 System Family

Expandable System with IBASE Mini-ITX Motherboard (MI999/MI991/MI990)

  • Mini-ITX system supports IBASE MI999/ MI991/MI990 Mini-ITX motherboard
  • 2x RJ-45 on board
  • 2x PCI-E(x16) expansion slot (2x PCI-E(x8) signal)
  • Supports 1x 2.5" HDD drive bay
  • NEW
  • IEC 62368-1 EN 62368-1
System Mainboard CMI212-999: MI999AFE-Q
CMI212-991: MI991AF
CMI212-990: MI990VF/MI990EF
CPU Type CMI212-999: 10th Gen Intel® Core™ i7/i5/i3/ Pentium® / Celeron® desktop processors
CMI212-991: 6th Gen Intel® Core™ i7/i5/i3/ Pentium® / Celeron® desktop processors
CMI212-990: 6th Gen Intel® Core™ i7/i5/i3/ Pentium®/ Celeron® mobile processors
PCH CMI212-999: MI999AFE-Q: Intel® Q470E
CMI212-991 : Intel® Q170
CMI212-990:
MI990VF: Intel® CM236
MI990EF: Intel® HM170
System Speed CMI212-999: Up to 4.8 GHz
CMI212-991: Up to 4.0 GHz
CMI212-990: Up to 3.7 GHz
Memory CMI212-999: 2x DDR4-2933/2666 SO-DIMM
CMI212-991 : 2x DDR4-2133 SO-DIMM
CMI212-990: 2x DDR4-2133 SO-DIMM

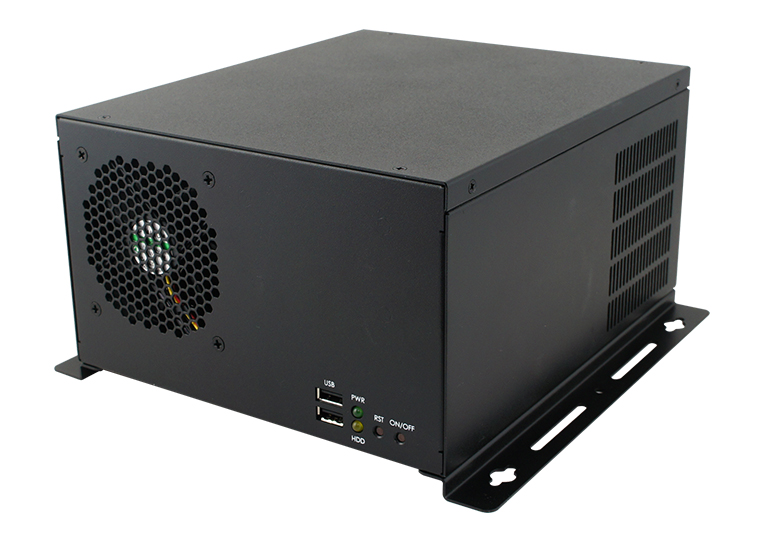

Front-side Panel I/O 1x Power LED, 1x HDD LED
1x Power button, 1x reset button
2x USB 2.0 ports

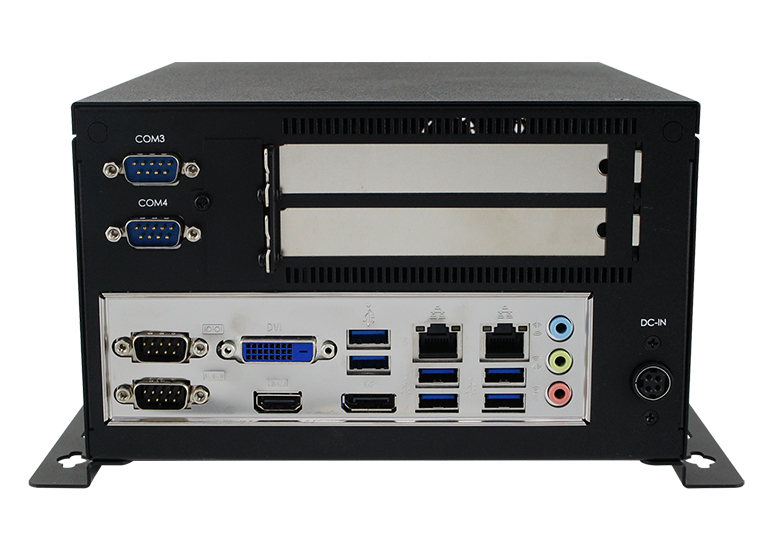

Rear-side Panel I/O 2x RS232 ports via pin header
2x Antenna hole
1x DC-jack for power input
2x COM DB9
1x DVI
1x HDMI
1x DisplayPort
6x USB
2x LAN RJ45
1x 3-ports audio jack
Storage Interface SATA : 1x 2.5" HDD drive bay
mSATA / M.2:
CMI212-999: 1x M.2
CMI212-991 : 1x mSATA
CMI212-990: 1x mSATA
Expansion Slots PCI-E Expansion: 2x PCI-E (x16) expansion slots (2x PCI-E (x8) signal)
Add-on Card Max. Size:
111mm(W) x 185mm(D) x 17mm(H) (For MI990)
111mm(W) x 185mm(D) x 11mm(H) (For MI999/MI991)
Power Supply CMI212-999:
330W power adaptor
Input voltage: 100V~240V
Input frequency: 47Hz~63Hz
Output voltage: 12V
Output current: 0A to 12.5A
Compatible with IEC62368-1/EN62368-1
CMI212-991 / CMI212-990:
150W power adaptor
Input voltage: 100V~240V
Input frequency: 47Hz~63Hz
Output voltage: 12V
Output current: 0A to 12.5A
Compatible with IEC62368-1/EN62368-1
Construction SGCC
Chassis Color Black
Mounting Type Wall mount & Desktop
Dimensions 198m (W) x 235mm (D) x 118mm (H)
7.8" (W) x 9.25" (D) x 4.65" (H)
Weight CMI212-999: 3kg
CMI212-991: 3kg
CMI212-990: 2.7kg
Operating Temperature 0°C~45°C (32°F~113°F)
Storage Temperature -20°C~80°C (-4°F~176°F)
Relative Humidity 5% ~ 90% @45C (Non-condensing)
Vibration Non-Operating: 1.0 grms / 5~500Hz / random
Operating: 0.25 grms / 5~500Hz / random
Certification CE / LVD / FCC Class A (Pre-scan only)
CMI212-999AFM Chassis with MI999AFE-Q + IP404 riser card, w/o CPU, HDD, memory, w/ 330W power adaptor, 2.5" HDD holder, 2x PCI-E (x16) expansion slots (with PCI-E (x8) signal) (RoHS2)
CMI212-991AFM Chassis with MI991AF + IP404 riser card, w/o CPU, HDD, memory, w/ 150W power adaptor, 2.5" HDD holder, 2x PCI-E (x16) expansion slots (with PCI-E (x8) signal) (RoHS2)
CMI212-991EFM Chassis with MI991EF + IP404 riser card, w/o CPU, HDD, memory, w/ 150W power adaptor, 2.5" HDD holder, 2x PCI-E (x16) expansion slots (with PCI-E (x8) signal) (RoHS2)
CMI212-990-6820M Chassis with MI990VF-6820 + IP404 riser card, w/o HDD, memory, w/ 150W power adaptor, 2.5" HDD holder, 2x PCI-E (x16) expansion slots (with PCI-E (x8) signal) (RoHS2)
CMI212-990-6440M Chassis with MI990VF-6440 + IP404 riser card, w/o HDD, memory, w/ 150W power adaptor, 2.5" HDD holder, 2x PCI-E (x16) expansion slots (with PCI-E (x8) signal) (RoHS2)
CMI212-990-6100M Chassis with MI990EF-6100 + IP404 riser card, w/o HDD, memory, w/ 150W power adaptor, 2.5" HDD holder, 2x PCI-E (x16) expansion slots (with PCI-E (x8) signal) (RoHS2)

Drivers

Model Chipset Video Audio Network Others
CMI212-991/ CMI203-991/ CMI211-991

Intel Skylake Chipset Driver

Windows 7 & 8 & 10

Intel kabylake Chipset Driver

Windows 10

Intel HD Graphics Skylake Driver

Windows 7 & 8 (32bit)

Intel HD Graphics kabylake Driver

Windows 10

Realtek High Definition Audio Driver

Windows 7 & 10

Intel LAN Driver

Windows 7 (32bit)

Intel iAMT

Windows 7 & 8 & 10

Intel USB 3.0 Driver

Windows 7
CMI212-990/ CMI203-990

Intel Skylake Chipset Driver

Windows 7 & 8 & 10

Intel kabylake Chipset Driver

Windows 10

Intel HD Graphics Skylake Driver

Windows 7 & 8 (32bit)

Intel HD Graphics kabylake Driver

Windows 10

Realtek High Definition Audio Driver

Windows 7 & 10

Intel LAN Driver

Windows 7 (32bit)

Intel iAMT

Windows 7 & 8 & 10

Intel USB 3.0 Driver

Windows 7
